IR Modul Dry

Wie kam es dazu.....

Wie wir alle wissen, wächst der Markt für hochqualitative Druckanforderungen stetig
In der verarbeitenden Wellpappenindustrie gibt es heute nur 2 europäische Zulieferer für Trocknungssysteme
Wir haben uns gedacht, es ist an der Zeit einen Weiteren hinzuzufügen
Zusammen mit unserem technischen Partner haben wir unsere Idee eines modularen Trocknersystems entwickelt und zur Marktreife gebracht

Der Infrarottrockner ist als modulares Kassettensystem aufgebaut
Jede Trocknerkassette ist mit vier kurzwelligen Infrarotstrahlern ausgestattet
Durch einen Reflektor wird die rückwärtige Strahlung gleichmäßig auf die zu trocknende Oberfläche verteilt
Der Lampenbereich wird durch eine Quarzplatte und Abweiser-Stäbe vor eintauchenden Bögen oder Papierstücken geschützt

Die Kühlluft wird durch den Strahlerbereich geleitet und dem Einlaufbereich als heiße Prozessluft zur Feuchtigkeitsabsorption zugeführt
Die Quarzplatte erreicht dadurch eine Maximaltemperatur von 150 °C --> geringere Feuergefahr
Die Heißluftdüse stellt effektive Prozessluft bereit und reduziert die Staubbildung auf der Quartzplatte

Die Steuerung erfolgt über ein Industrie-Panel
Jede Kassette kann einzeln angesteuert werden
Die Leistung jeder Kassette kann von 0 - 100 % stufenlos reguliert werden
Die Strahler jeder Kassette werden überwacht. Ein Ausfall wird angezeigt.
Die Konfiguration der Trocknermodule können je Auftrag gespeichert werden.
Sicherheitsvorhang über dem Trocknermodul – zur Überwachung des Lampenbereichs bei Bogenstau
HD Kamera mit Monitor – der Maschinenführer hat alle Trocknereinheiten im Blick

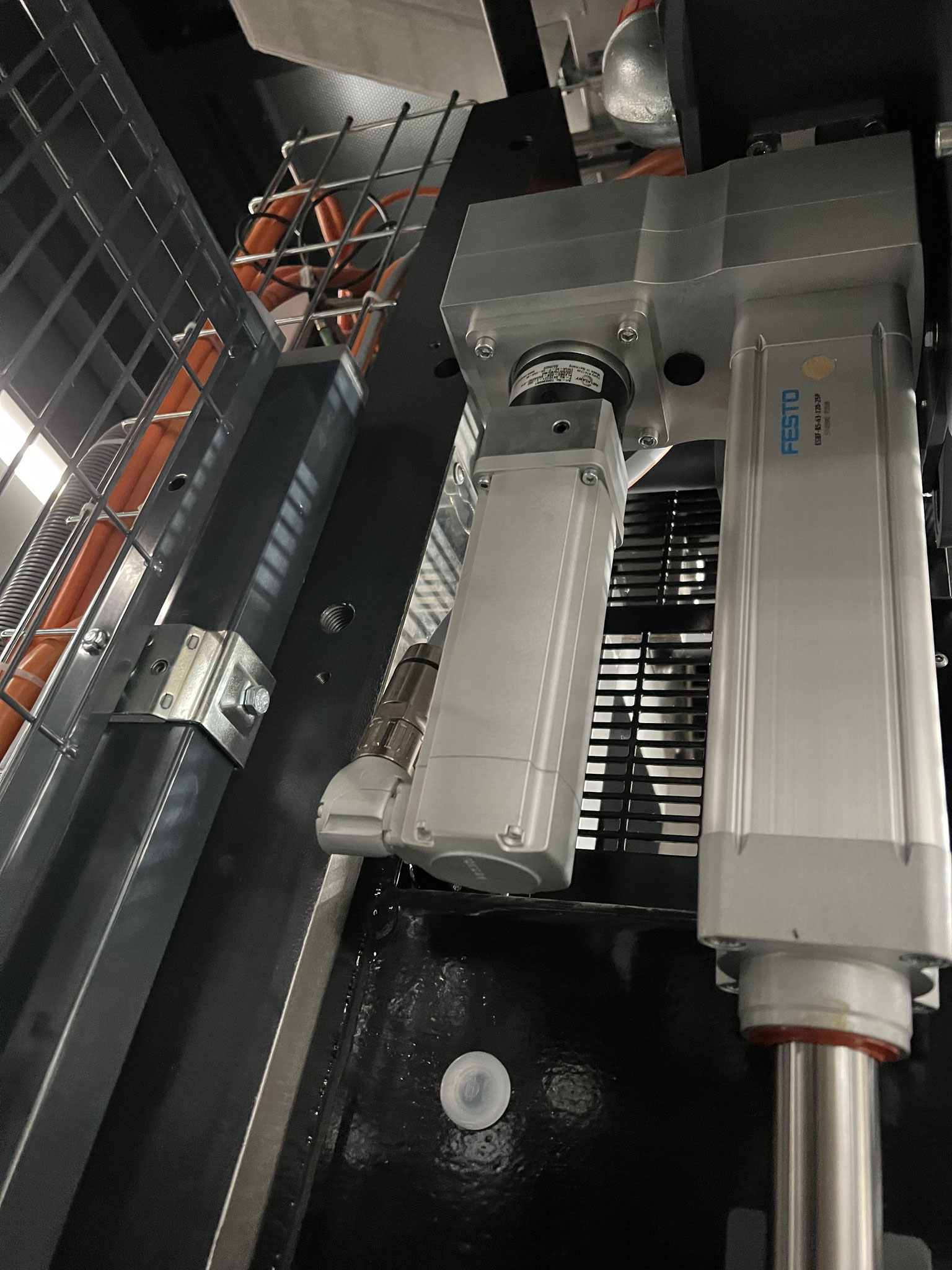

Power Drop Down – Die Trocknereinheit wird automatische bei Maschinenstopp abgeschwenkt, damit keine Bögen bzw. Papierstücke auf der Oberfläche liegen bleiben können

Trocknerkassette in zwei Leistungsklassen:
–5.7 kW (Länge: 555 mm / Breite 150 mm) Endtrockner
–3.3 kW (Länge: 356 mm / Breite 150 mm) Zwischentrockner

Die Trocknerkassetten können in Standardmodulen für folgende Arbeitsbreiten kombiniert werden:
